Unité linéaire / axes linéaires avec courroie crantée

Les axes linéaires avec courroie crantée sont concus pour des applications dynamiques, avec des courses importantes, et sont par exemple fréquemment utilisés dans les applications de Pick & Place, avec reproductivité élevée et des temps de cycles courts. Les axes linéaires sont aussi livrables sans courroie comme simple guidage linéaire. Ils servent souvent de support pour reprise de moment.

Axes linéaires avec courroie crantée:

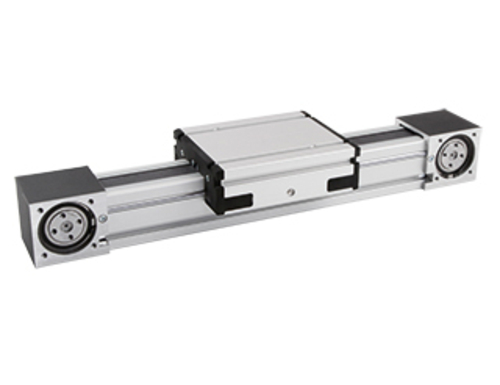

RK MonoLine

  • course max. 5780 mm
  • charge max. 9400 N
  • moment max. 1780 Nm
  • vitesse max. 10 m/s
  • accélération max. 20 m/s²

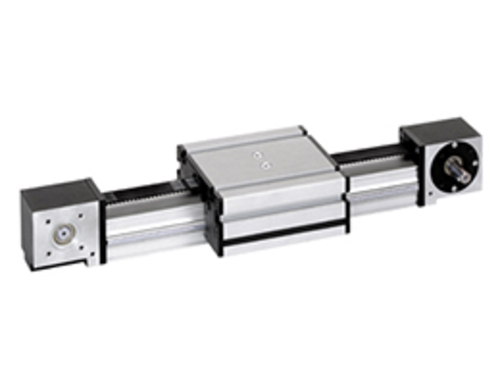

PLZ

  • course max. 5808 mm
  • charge max. 2810 N
  • moment max. 169 Nm
  • vitesse max. 10 m/s
  • accélération max. 20 m/s²

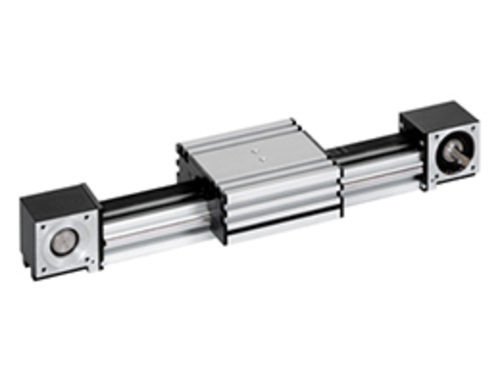

SQZ

  • course max. 5898 mm
  • charge max. 2810 N
  • moment max. 169 Nm
  • vitesse max. 10 m/s
  • accélération max. 20 m/s²

SQ MT

  • course max. 17446 mm
  • charge max. 2810 N
  • moment max. 430 Nm
  • vitesse max. 10 m/s
  • accélération max. 20 m/s²

LMZ

  • course max. 5700 mm
  • charge max. 7000 N
  • moment max. 609 Nm
  • vitesse max. 10 m/s
  • accélération max. 20 m/s²

MultiLine

  • course max. 5620 mm
  • charge max. 12000 N
  • moment max. 1600 Nm
  • vitesse max. 10 m/s
  • accélération max. 50 m/s²

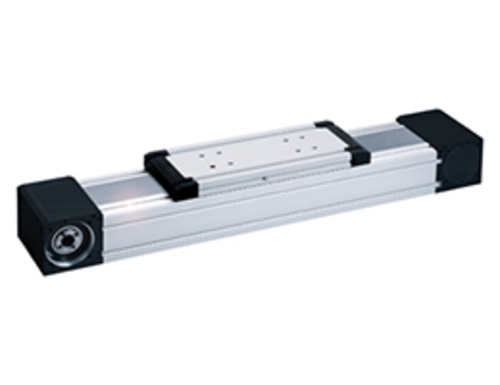

RK DuoLine Z

  • course max. 9010 mm
  • charge max. 8900 N
  • moment max. 1200 Nm
  • vitesse max. 10 m/s
  • accélération max. 50 m/s²

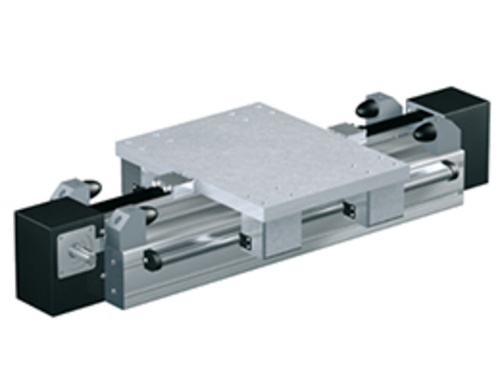

D-line

  • course max. 50000 mm
  • charge max. 10000 N
  • moment max. 6880 Nm
  • vitesse max. 5 m/s
  • accélération max. 50 m/s²

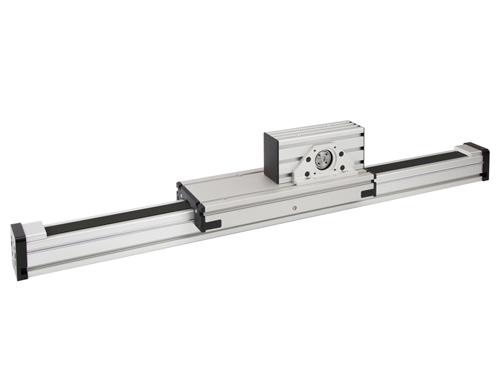

RK MonoLine MT

  • course max.  5614 mm
  • charge max. 4367 N
  • moment max. 982 Nm
  • v max. 5 m/s
  • a max. 15 m/s²
